Честно скажу - не хотелось морочить голову и поэтому я пошел по пути наименьшего сопротивления - сделал нерегулируемый спусковой механизм, состоящий всего из двух деталей - шептала и спускового крючка. Ну оськи-пружинки я в счет не беру. Конструкция - затертая до дыр. Вот на этом рисунке я ее подсмотрел. А рисунок я содрал с сайта www.chambersgunsmakers.com. Кстати, очень советую посетить Вам этот сайт. Там несколько убитая навигация, да и мурлюканский язык дает знать, так что лучше всего скачайте его целиком оффлайновым броузером типа Teleport Pro или Диско-Качалкой и просто поглядите картинки, которые есть на этом сайте. Там УЙМА взрыв-схем различных моделей пневматического оружия.

Взведение ударника конечно в идеале нужно было сделать от затвора, но для опытного образца я решил использовать ту же схему, что использует Гарри Барнес и использовал Демьян в своей "РСР для бедных" на базе ИЖ60. Вот Вам фотка барнесовской ружбайки. А вот ссылка на его сайт, тоже рекомендую посетить.

Ну а вот вам фотография потрохов моего УСМ. Я снял одну "щечку", чтобы было видно общее расположение деталей. Непонятный винтик по центру - один из стопоров, в него упирается шептало, чтобы оно не шло дальше вниз под воздействием пружины. Под этим винтиком видно отверстие под другой такой же, тоже стопор. Но этот ограничивает ход спускового крючка.

Все детали сделаны из обычного железа, кроме самого спускового крючка - он бронзовый. Согласен - быстро сработается шептало. Но я время от времени туда поглядываю - пока что тенденции к срабатыванию не замечаю. Нужно будет - сделаю из хорошей стали и закалю.

А вот фотография ударника с пружиной, ручки, которой я его взвожу и крышки - упора для пружины. Общую схему вытанцовывал вокруг пружины. Какую нашел на базаре - такую и поставил.

Ну а вот немного чертежей - корпус, где двигается ударник, сам ударник и крышка корпуса. Отверстия под ручку и шептало я рисовать не буду, т.к. неизвестно какую пружину Вы раздобудете. Еще раз повторюсь - этот чертеж я рисовал, отталкиваясь от размеров пружины. Мой чертеж - для примера.

Новость

Я слегка переделал УСМ. А именно - в качестве рукоятки взведения ударника я заменил ту шпильку, которая на фотографии на небольшой цилиндрик. Размеры цилиндрика - диаметр примерно 10 мм, длина - 15. Взводить стало гораздо удобнее - не давит тонкая шпилька в сгиб пальца. Плюс ко всему - уменьшение габаритных размеров.

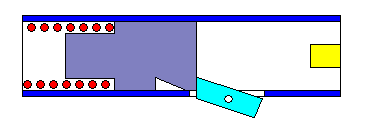

И еще - я взведение ударника сделал "двухстадийным" - а именно - сделал небольшую проточку на ударнике для зацепа шептала. Вот так, как на рисунке:

Как это работает? При взведении ударника раздаются два щелчка - сначала шептало становится в вырез, а потом цепляется за край ударника. Если взводить не до конца, т.е. на один "Щелк!", то пружина сжата не до конца, сила удара по штоку меньше - значит меньше расход газа. И меньше скорость пули. А именно - 215-218 м/с полуграммовой пулей. А вот если взвести до конца - на два "Щелк!", то тогда скорость 0.5г пули - 235-237 м/с.
